手搖刷式過濾器簡介：

手搖刷式過濾器內部結構由不銹鋼絲刷、不銹鋼濾網轉動件組成。清洗裝置安裝在不銹鋼濾網內側，過濾蓋外裝一手柄，搖動手柄帶動清洗部件刷除濾網上的顆粒物，然后通過排污口排出。刷洗過程中水流不中斷，不停機和拆卸過濾器清洗濾網。

手搖刷式過濾器技術參數：

工作壓力：≤1.0MPa(其他壓力，請訂貨時注明)

壓損：≤0.015MPa

工作溫度：≤150℃

過濾精度：d=1.2mm

其他：過濾精度及尺寸可按用戶要求訂作，法蘭連接尺寸按GB-9119.8-88。

Y型手搖刷式過濾器選型參照表

型號	流量 （T/h）	進出口徑		排污口徑 (mm)	D （mm）	L （mm）	H （mm）	重量 （kg）
		mm	in
LJ-2Y	19	50	2	25	159	550	300	70
LJ-2.5Y	28	65	2.5	25	159	550	300	73
LJ-3Y	50	80	3	25	159	600	300	75
LJ-4Y	80	100	4	25	159	600	300	80
LJ-5Y	125	125	5	25	219	600	350	90
LJ-6Y	180	150	6	32	275	650	350	100
LJ-8Y	320	200	8	40	325	850	525	120
LJ-10Y	490	250	10	50	377	900	650	150
LJ-12Y	710	300	12	50	426	1000	700	260
LJ-14Y	970	350	14	65	478	1100	820	350

以上數據僅供參考，以每次出貨產品數據為準。

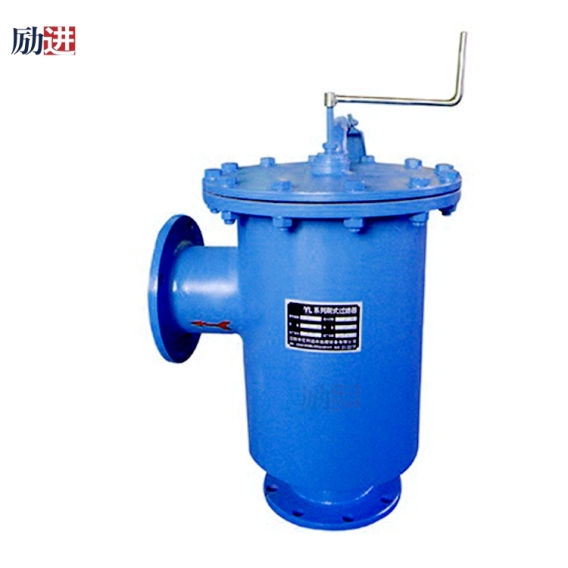

立式手搖刷式過濾器

手搖刷式過濾器選型參數表：

型 號	進出口參數		排污口參數			H	S1	S2	流量(T/h)	重量 (Kg)
	mm	in	D1	D2	D3
LJ-2L	50	2	Φ150	Φ240	Φ285	517	300	225	19	80
LJ-2.5L	65	2.5	Φ150	Φ240	Φ285	517	300	225	28	100
LJ-3L	80	3	Φ150	Φ240	Φ285	537	300	225	50	130
LJ-4L	100	4	Φ207	Φ295	Φ340	587	300	225	80	150
LJ-5L	125	5	Φ260	Φ350	Φ395	630	300	285	125	180
LJ-6L	150	6	Φ309	Φ400	Φ445	641	300	311	180	230
LJ-8L	200	8	Φ367	Φ460	Φ505	823	398	340	320	280
LJ-10L	250	10	Φ406	Φ515	Φ565	975	423	365	490	320
LJ-12L	300	12	Φ406	Φ515	Φ565	1000	438	365	710	380
LJ-14L	350	14	Φ460	Φ565	Φ615	1068	463	395	970	450

以上數據僅供參考，以每次出貨產品數據為準。

F型手搖刷式過濾器

手搖刷式過濾器選型參數表：

型號	A	B	C	D	E
LJSF2	460	1190	1750	465	228
LJSF4	460	1210	1770	465	228
LJSF6	620	1740	2800	470	235
LJSF8	800	1840	2900	545	308

手搖刷式過濾器選型方法：

1.確定以下參數：工作流量或進出口管徑DN、工作壓力P、工作溫度、過濾精度。

2.根據現場安裝位置確定結構形式。

3.確定有關材料：過濾網材料、殼體材料。

4.確定過濾器型號。

手搖刷式過濾器安裝與使用：

手搖刷式過濾器可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。當進出口壓力壓差達到0.04MPa時，需打開排污閥，人工輕輕轉動手柄刷洗過濾網，直至排污口出水水質變清后停止刷洗和排污，整個排污過程系統可正常運行，無需停機。
