勵進系列自清洗過濾器概況

一、自清洗過濾器工作原理:

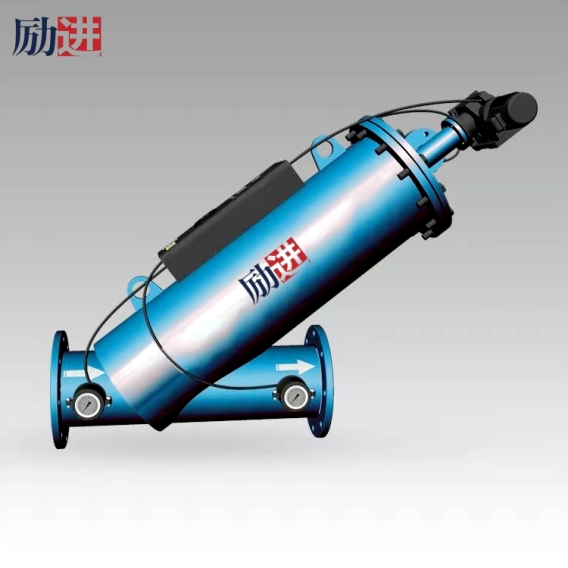

Y型自清洗過濾器是一種全自動清洗過濾器,在過濾器濾網內安裝一套刷子,刷子由電機帶動旋轉,在過濾器端蓋上安裝一個電磁排污閥。清洗時,來自壓差開關的信號傳給控制盤,控制盤打開排污閥同時啟動電機,帶動刷子旋轉刷掉污物雜質,在水力的作用下,通過排污閥排出過濾器。清洗時無斷流。

二、Y型自清洗過濾器制造材質:

過濾器殼體:碳鋼,靜電粉末噴粉(根據要求可用不銹鋼)

濾網:不銹鋼

清洗裝置:不銹鋼、尼龍?zhí)?、PVC

排污閥:鑄鐵

密封圈:合成橡膠、聚四氟乙烯

三、勵進系列自清洗過濾器過濾與清洗

水流從過濾器進口流入,經過濾網后從出口流出水流中雜質顆粒不斷地在濾網內表面堆積,使得過濾器上下游壓差增大,當過濾器上下游(進出口)壓差到預定值(0.05MPa),壓差開關便傳遞信號給控制盤,控制盤啟動電機帶動刷子旋轉刷掉濾網上的污物雜質。同時打開排污閥,污物從排污閥排走。

四、勵進系列自清洗過濾器控制系統:

采用循環時間自控控制。可根據壓差或定時控制清洗,并可手動清洗和選擇設計為連續清洗,發生故障時有警示信號或相應之動作。

五、勵進系列自清洗過濾器水過濾器應用范圍

1.冷卻水處理---冷卻塔、補充水系統、空調系統、直流系統水過濾、減少熱交換器內沉淀物的產生、保持其冷卻效果

2.原水處理---可對地表河水、湖水、海水、水庫水、井水及地下水進行過濾,除去沙子、細菌、藻類、有機物等

3.工業循環水過濾---在對水質有要求的設備如:冷卻塔、軋機、連鑄機、拋光、水泵、電磁閥、離子交換器、噴霧器、熱交換等或供排水管路上使用,可過濾水質雜質,避免管路、噴嘴等零部件堵塞

4.灌溉---尤其適用于高流量、雜質含量高的水源、農業灌溉、噴灌、公園、高爾夫球場、草皮澆灌等

5.造紙工業---白水過濾

6.塑料工業---產品回收冷卻水過濾

Y型自清洗過濾器系列性能：

處理水量：5~1630m3/h

工作壓力：1.0Mpa、1.6Mpa、2.5Mpa

工作水溫：≤95℃

過濾精度范圍：100~3000μm

清洗時間：10~9999秒（可設置范圍）

控制方式：壓差、時間和手動

電控方式：交流三相380V/50Hz

控制界面：液晶顯示、按鈕

濾網類型：楔形條狀網

殼體材質：Q235B、304、316、316L

濾網材質：304、316、316L

清洗部件材質：304、316、316L

注：以上為常規配置，如有要求可定制

Y型自清洗過濾器工作原理：

水或其他液體由全自動自清洗過濾器的進水口進入設備的機體內部，通過過濾網將水或其他液體中的所需過濾雜質攔截，過濾后的水或其他液體通過全自動自清洗過濾器的出水口排出，雜質則滯留在濾網內側，隨著雜質的積累，過濾器的進出口壓力差會隨之變大，通過設備的壓差開關檢測此數值，當此數值到壓差開關預設值時，壓差開關會通過傳輸線傳送信號至電控柜，電控柜再分出信號給清洗部件（轉刷或吸污口）和排污閥，此時由清洗部件對濾網內側表面進行清洗，再由排污閥將雜質及部分液體從設備內部排出，可根據壓差啟動間隔時間對設備的電控柜的時間控制進行設定，此后可通過時間及壓差雙重控制，對設備的清洗周期進行控制，從而使設備的清洗效果及系統的正常運行。

型號	管徑	出入水口	Y	Y1	Y2	Y3	K	濾網面積	處理水量	重量
	（inch）	mm	mm	mm	mm	mm	mm	cm2	m3/h	Kg
LJ-YB01	1	25	535	1123	790	919	577	2120	4	89
LJ-YB1.5	1.5	40	535	1123	790	919	577	2120	10	89
LJ-YB02	2	50	535	1123	790	919	577	2120	16	89
LJ-YB2.5	2.5	65	535	1123	790	919	577	2120	25	89
LJ-YB03	3	80	535	1123	790	919	577	2120	45	89
LJ-YB04	4	100	545	1169	836	999	577	2120	65	108
LJ-YB05	5	125	625	1247	909	1138	577	2826	105	134
LJ-YB06	6	150	705	1333	987	1257	605	3024	150	199
LJ-YB08	8	200	835	1588	1223	1684	635	5270	265	250
LJ-YB10	10	250	1005	1789	1386	1802	655	7867	410	362
LJ-YB12	12	300	1155	1893	1488	2153	745	11414	590	488
LJ-YB14	14	350	1319	2096	1661	2465	849	15552	800	655
LJ-YB16	16	400	1484	2393	1795	2615	962	20344	1050	767
LJ-YB18	18	450	1611	2597	1969	2873	1069	25751	1320	816
LJ-YB20	20	500	1817	2863	2143	3104	1178	31786	1630	922

 以上尺寸僅供參考，以實際生產尺寸為準。
