一、不銹鋼Y型過濾器結構和工作原理



　不銹鋼Y型過濾器由碳鋼筒體、不銹鋼濾網、控制電機、毛刷、壓差表及電動排污閥組成。水流經過濾器時，雜質被不銹鋼濾網攔截聚集到 Y 型濾室，而干凈水流直接經主管通過。本機采用智能壓差控制、定時控制自動清洗濾網。當過濾器進出口壓差達設定值或定時器達到設定時間時，電動控制箱發出信號驅動電機轉動，同時排污閥打開。吸咐在濾網上的雜質微粒被轉動的清洗專用刷刷下，隨水流從排污閥排出，當過濾器進出口壓差恢復正?；蚨〞r(shí)器設定時間結束后，電機停止轉動，電動排污閥關閉。整個過程中，物料不斷流。

　　正常過濾及排污狀態時的過濾器內部形態：



　　











　　二、不銹鋼Y型過濾器應用領域



　　◎ 冷卻水處理——冷卻塔、補充水系統、空調系統、直流系統水過濾，減少熱交換器內沉淀物的產生，保持其冷卻效果



　　◎ 原水處理——可以地表河水、湖水、海水、水庫水、井水及地下水進行過濾，除去沙子、細菌、藻類、有機物等



　　◎ 工業循環用水過濾——在對水質有要求的設備如：冷卻塔、軋機、連鑄機、拋光、水泵、電磁閥、離子交換器、噴霧器、熱交換器等或供排水管路上使用，可過濾掉水中雜質，避免管路、噴嘴等堵塞



　　◎ 灌溉——尤其適用于高流量、雜質含量高的水源，農業灌溉、噴灌、公園、高爾夫球場、草皮澆灌



　　◎ 造紙工業——白水過濾



　　◎ 塑料工業——產品回收冷卻水過濾



　　三、不銹鋼Y型過濾器技術參數



　　◎ 小工作壓力：0.2Mpa



　　◎ 大工作壓力：1.6Mpa(可訂做)



　　◎ 工作溫度：≤80℃



　　◎ 過濾精度有：3.5mm~0.1mm，也可根據用戶要求選材制造



　　四、不銹鋼Y型過濾器濾網過濾等級



　　







　

微米	3500	2500	1500	800	500	300	200	130	100
毫米	3.5	2.5	1.5	0.8	0.5	0.3	0.2	0.13	0.1
目	4	6	10	20	30	50	75	120	155









　　五、不銹鋼Y型過濾器安裝參數



　　







　　六、不銹鋼Y型過濾器安裝方法



　　◎ DDS-Y刷式過濾器可水平或垂直安裝，安裝時應注意外殼上的箭頭方向 須與水流方向一致(參考第4頁安裝圖)



　　◎ 當水平安裝時，濾室應是處于過濾器主管下方的;當垂直安裝時要求水流方向是自上而下的



　　◎ 為保證過濾器濾網，請?jiān)诔鏊诙税惭b止回閥

　　◎ 建議取用旁流的安裝方式，以保證設備檢修時系統實現不停機運行



　　不銹鋼Y型過濾器旁流安裝方式參考圖：



　　

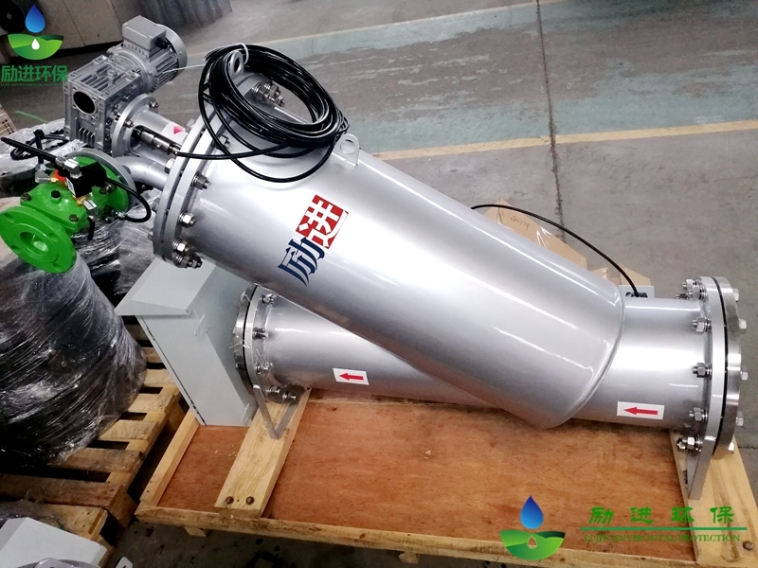

手搖不銹鋼Y型過濾器實物圖：
