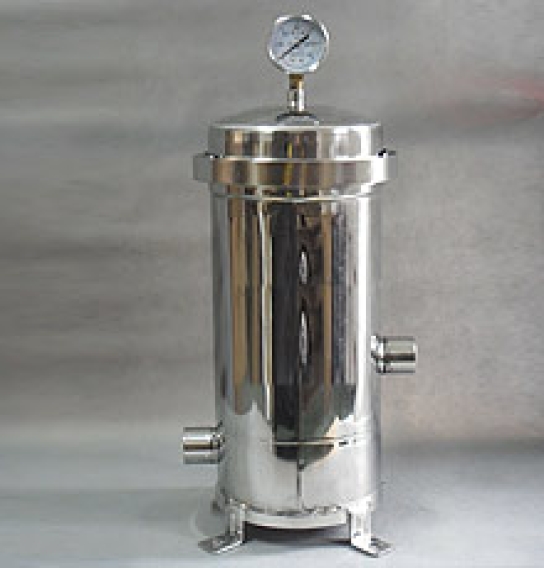

精密過濾器內裝線繞蜂房式濾芯或熔噴濾芯,用于飲用水、生活用水、電子、印染、紡織、環保等行業的生產用水過濾、酒精過濾、藥業過濾、酸堿過濾、反滲透RO膜前保安過濾,通量大、耗材成本低、外表拋光或亞光,內表面酸洗鈍化處理。進出口、排污管道配自動控制閥、控制器、可自動反沖冼。
主要技術參數:
·工作壓力:0.05MPa-0.6MPa
·工作溫度:5℃-40℃(溫度可定做)
·濾芯接口:平壓式、插入式
·過濾精度:3μm-100μm
·濾芯數量:1芯-180芯
·濾芯長度:10”-50”
·單臺流量:0.1 m3/h -300 m3/h
·筒體材質:304、316L、Q235襯膠
三、精密過濾的工作原理
精密過濾是采用成型的濾材,原液通過濾材,濾渣留在濾材壁上,濾液透過濾材流出,從而達到過濾的目的。
成型的濾材有:濾布、濾網、濾片、燒結濾管、線繞濾芯、熔噴濾芯、微孔濾芯及多功能濾芯。因濾材的不同,過濾孔徑也不相同。精密過濾是介于砂濾(粗濾)與超濾之間的一種過濾,過濾孔徑一般在0.1-120μm范圍。同種形式的濾材,按外形尺寸又分為不同的規格。線繞濾芯(又稱蜂房濾芯)有兩種:一種是聚丙烯纖維-聚丙稀骨架濾芯,高使用溫度60℃;另一種是脫脂棉纖維-不銹鋼骨架濾芯,高使用溫度120℃。
四、精密過濾器特征
1.材質及結構
圓柱形殼體,304、316L不銹鋼,可選炭鋼及樹脂殼體;配以單支或多支濾芯。
2、規格
濾芯數量:單支或多支濾芯。
濾芯長度:單節、二節、三節、四節(每10″為一節);
濾芯安裝形式:通用平壓式、卡入式和插入式;
筒體與底座聯接方式:快開型、法蘭型;
介質進、出口連接方式:快開型、螺紋型、和法蘭型;
可過濾介質:液體、氣體。
3.性能特點
(1)過濾精度高,濾芯孔徑均勻;
(2)過濾阻力小,通量大、截污能力強,使用壽命長;
(3)濾芯材料潔凈度高,對過濾介質污染低;
(4)耐酸、堿等化學溶劑;
(5)強度大,耐高溫,濾芯不易變形;
(6)價格低廉,運行費用低,易于清洗,濾芯可更換。
五、精密過濾器的作用
精密過濾器常設置在壓力過濾器之后,用于去除液體中細小微粒,以滿足后續工序?qū)M(jìn)水的要求。有時也設置在全套水處理系統未端,來防止細小微粒進入成品水常用的濾芯有以下幾種規格:0.1、 0.2、 0.5、 0.8 、1、 2 、3、 5 、10 、20、 30 、50 、75 、100、120μm,精密過濾器常作為電滲析、離子交換、反滲透、超濾等裝置的保安過濾器使用
封頭筒體連接類型 | 罐體尺寸 | 筒體板厚 | 封頭厚度 | 進出水接口 |
卡箍 | φ180*3芯*20寸 | 1.5 | 2 | 1寸內絲 |
卡箍 | φ200*5芯*20寸 | 1.5 | 2 | 1.2-1.5寸內絲 |
卡箍 | φ200*5芯*30寸 | 1.5 | 2 | 1.2-1.5寸內絲 |
卡箍 | φ200*5芯*40寸 | 1.5 | 2 | 1.5寸內絲 |
普通法蘭 | φ250*7芯*20寸 | 1.5 | 2 | 1.5寸內絲 |
普通法蘭 | φ250*7芯*30寸 | 1.5 | 2 | 2寸內絲 |
普通法蘭 | φ250*7芯*40寸 | 1.5 | 2 | 2寸內絲 |
普通法蘭 | φ300*10芯*20寸 | 1.5 | 2 | 2寸內絲 |
普通法蘭 | φ300*10芯*30寸 | 1.5 | 2 | 2寸內絲 |
普通法蘭 | φ300*10芯*40寸 | 1.5 | 2 | 2寸內絲 |
普通法蘭 | φ350*15芯*30寸 | 2.0 | 2.5 | DN50法蘭 |
普通法蘭 | φ350*15芯*40寸 | 2.0 | 2.5 | DN65法蘭 |
普通法蘭 | φ400*20芯*40寸 | 2.0 | 2.5 | DN65法蘭 |
普通法蘭 | φ450*25芯*40寸 | 2.5 | 3 | DN80法蘭 |
普通法蘭 | φ500*30芯*40寸 | 2.5 | 3 | DN80法蘭 |
普通法蘭 | φ550*36芯*40寸 | 3.0 | 3 | DN100法蘭 |
普通法蘭 | φ600*40芯*40寸 | 3.0 | 3 | DN100法蘭 |
普通法蘭 | φ700*60芯*40寸 | 3.0 | 3 | DN125法蘭 |
普通法蘭 | φ750*70芯*40寸 | 3.0 | 4 | DN125法蘭 |
普通法蘭 | φ800*80芯*40寸 | 3.0 | 4 | DN125法蘭 |
