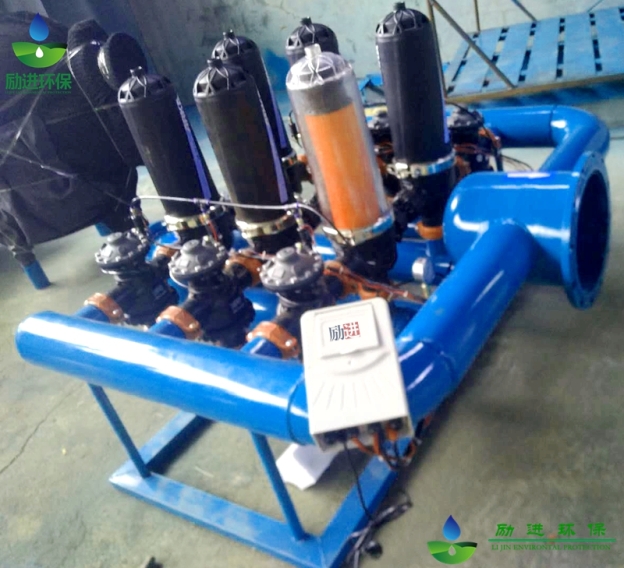

自動反沖洗疊片過濾器采用離心盤設計，設備維護費低，節水。凹槽式的過濾疊片，實現過濾?？蓪Σ煌惖膽腋‰s質過濾(沙子、沉淀物等)。同時實現表面過濾和深層過濾。



疊片式過濾器是現在水過濾系統中普遍使用的一種反洗過濾設備，因其效用受到越來越多工藝用水企業的青睞。但在實際操作使用中，怎樣合理的安裝使用？安裝中需注意哪些問題？都值得我們關注：

（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。

（2）當設備為整體撬裝時按照過濾器管路上的箭頭提示方向連接管道，使水流方向與設備上的箭頭方身一致。

（3）當設備為散件時，請安裝圖紙連接管道、閥門與過濾單元，并按接線標號連接好控制箱與閥門之間的電纜。

（4）與過濾設備連接的排污管不宜過長，好不要過10米，排污管應接入地溝。

（5）安裝時應考慮便于檢修，疊片過濾器進出水管及排污管前后應安裝關斷閥門，且應安裝旁通管道。

（6）為了確認工作時的水壓，可在過濾器進水口處加裝壓力表，如供水壓力不穩定時為供水衡壓請加裝調壓閥。

（7）過濾器進水口前高點建議設置排氣裝置，以便排空管道內的空氣。

（8）在安裝過濾單元設有手動排氣裝置的過濾器時，在通水前請打開排氣閥，待空氣排干凈時，再關閉排氣閥（有自動進排氣閥門的設備除外）。

（9）過濾系統可在壓力10kg/cm2 工作狀態以下使用。

工作原理

　　疊片過濾器的濾芯 …… 疊片為雜質處理載體，它由一組雙面帶不同方向溝槽的塑料盤片相疊加構成，其相鄰面上的溝槽棱邊便形成許許多多的交叉點，這些交叉點構成了大量的空腔和不規則的通路，這些通路由外向里不斷縮小。過濾時，這些通路導致水的紊流，終促使水中的雜質被攔截在各個交叉點上。如把盤片疊加安裝在過濾芯骨架上，在彈簧和進水的壓力作用下就形成了一個外松內緊的過濾單元。每個過濾單元中被彈簧和水壓壓緊的疊片便形成了數道雜質顆粒無法通過的濾網，疊片寬度為 12 － 14 mm，疊片材質為工程塑料。輔以不銹鋼彈簧支撐，結構堅固。反沖水流沿疊片內壁切線方向自內向外沖洗疊片表面粘附的多種雜質，疊片在反沖洗水流的作用旋轉，使污物均被洗凈并排出?？墒褂脮r間間隔和壓力差控制反沖洗的步驟。一旦設定完畢，即可長期使用。自動反沖洗過濾器在不中斷工作的情況下在數秒內完成整個自動反沖洗過程。采用這種過濾原理的過濾器在過濾和反沖洗時疊片間隙動態可變，對提過濾性能、過濾水質有利， 又可大大減少反洗用水量，通常自耗水量約為 0.5% 。盤片上溝槽的不同深淺和數量確定了過濾單元的過濾精度。 原理解釋如上圖（圖3—1）

2過濾階段的工作原理：

　　水流通過過濾進水口進入過濾器內，通過過濾疊片時過濾疊片在彈簧力和水力的作用下被緊緊地壓在一起，雜質顆粒被截留在疊片交叉點，經過過濾的水從過濾器主通道中流出，此時單向膈膜閥處于開啟狀態。如圖

3反沖洗階段原理:

　　當?shù)降膲翰顣r，或社頂?shù)臅r間內系統自動進入反沖洗狀態，控制器控制閥門改變水流方向，過濾器底部單向隔膜關閉主通道，反沖洗進入四組噴嘴通道，和噴嘴通道連接的活塞腔內的水壓上升，活塞向上運動克服彈簧對疊片的壓力，并在疊片組頂部釋放活塞空間，同時反沖洗水從四組噴嘴通道上面的35*4個噴嘴沿疊片切線的方向噴射，使疊片旋轉并均勻分開，噴洗水噴洗疊片表面，將截留在疊片上的雜質噴洗甩出。當反沖洗結束時，水流方向再次改變，疊片再次被壓緊，系統重新進入過濾狀態。
