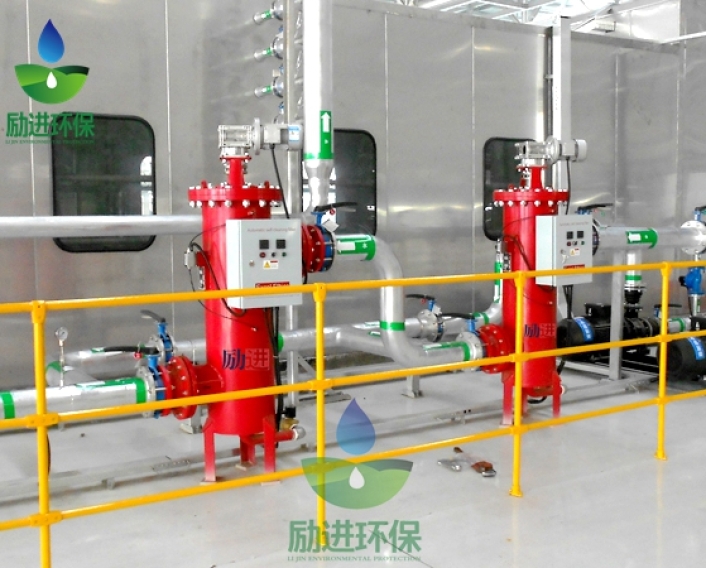

刷式自潔式過濾器濾件采用不銹鋼濾網，具有處理量大、使用壽命長、清洗效率高等特點。本機采用壓差控制、定時控制自動清洗濾網。當過濾器進出口壓差達設定值或定時器到設定時間時，電動控制箱發出信號驅動電機轉動，同時排污閥打開。吸附在濾網上的雜質微粒被轉動的鋼絲刷刷下，隨水流從排污閥排出。當過濾器進出口壓差恢復正常或定時器設定時間結束后，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，實現了連續化、自動化生產。

刷式自潔式過濾器適用于廢水處理流程，鋼鐵廠沖渣水、電廠流程及并冷卻水，造紙工序及進水，化工生產流程及灌溉系統等場合，用以濾去水中3500-80微米粒徑的硬質顆粒。



主要參數



流量達3000m3/h



過濾精度從3500微米~100微米



過濾面積從2000cm2~50000 cm2



清洗過程：



當過濾器進出口的壓差到預設值時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于過濾器上端蓋上的排污閥；馬達帶動本體濾網內的兩把不銹鋼刷轉動，被濾網所捕捉的雜質因此被鋼刷刷下并從排污閥排出。整個清洗過程耗時約15-60秒，清洗時系統不斷流，過濾器的整個運行過程由隨機配備的一個控制箱來控制。

清洗步驟：



1.當壓差開關偵測到濾網內外的壓差到預設值（0.5bar）時。



2.排污閥打開與大氣相通。



3.馬達驅動濾網內的鋼刷轉動。



4.排污閥關閉。



在整個過濾器的自清洗過程中，系統不斷流，壓差開關同時也在持續地監測濾網內外的壓差。

綜合參數:
進/出口口徑	DN25~DN500mm
過濾面積	1000~1250000px2
單臺處理水量	50-3000M3/H
工作溫度	80℃
清洗參數
排污閥	DN25\DN50\DN80
清洗時間	15~60秒
每次清洗耗水量	＜1%
清洗方式	手動、壓差、時間
控制和配電
控制電壓	24V 交流	可選24伏直流
電機功率	0.18-1.5KW
額定操作電壓	3相,380V 50 Hz;
過濾器殼體及濾芯
過濾器本體	CS\304\316L
濾網	304\316L
排污閥	CS\304\316L\ABS
清洗機構（內部）	不銹鋼316L, PVC
密封圈	合成橡膠，聚四氟乙烯
