AF900系列全自動自清洗網式過濾器過濾器工作原理

水由入水口⑴進入，首先經過粗濾網⑶過濾掉較大顆粒的雜質，然后到達細濾網⑵，進一步將較小的顆粒雜質從水中濾去。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由于雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。
當這個壓差（△P）達到壓差指示儀中的預設值時，將開始自動清洗過程，此間凈水供應不中斷：排污閥⑷打開將水排出；反沖洗室⑸及吸污管⑹內的水壓大幅度下降，由此通過吸嘴⑺在吸污管與反沖洗室之間產生一個吸污過程，并由反沖洗閥排出。同時，電力馬達⑻帶動吸污管⑹沿軸向做旋轉動。吸污管軸向運動與旋轉動的結合將整個濾網內表面清洗干凈。
若清洗完成后過濾器入口與出口的壓差保持不變，根據控制器發出的信號反沖洗過程將持續進行。如果經過一個預先設置的時間，壓差保持不變，緊急反沖洗閥⑼也將打開，此時兩個反沖洗閥（普通反沖洗閥⑷和緊急反沖洗閥⑼）同時處于打開狀態。此時，反沖洗過程將持續預先設置的時間。當壓差降低后，兩個反沖洗閥關閉。電動馬達在連接軸到達行程開關處時停止工作。系統開始準備下一個沖洗周期。過濾后的凈水由出水口⑽流出。





AF900系列全自動自清洗網式過濾器剖面圖





1. 入水口 2. 細濾網組件 3. 粗濾網 4. 排污閥
5. 反清洗室 6. 吸污管 7. 吸嘴 8. 電力馬達
9. 緊急反洗閥 10. 出水口







AF900系列全自動自清洗網式過濾器壓損表

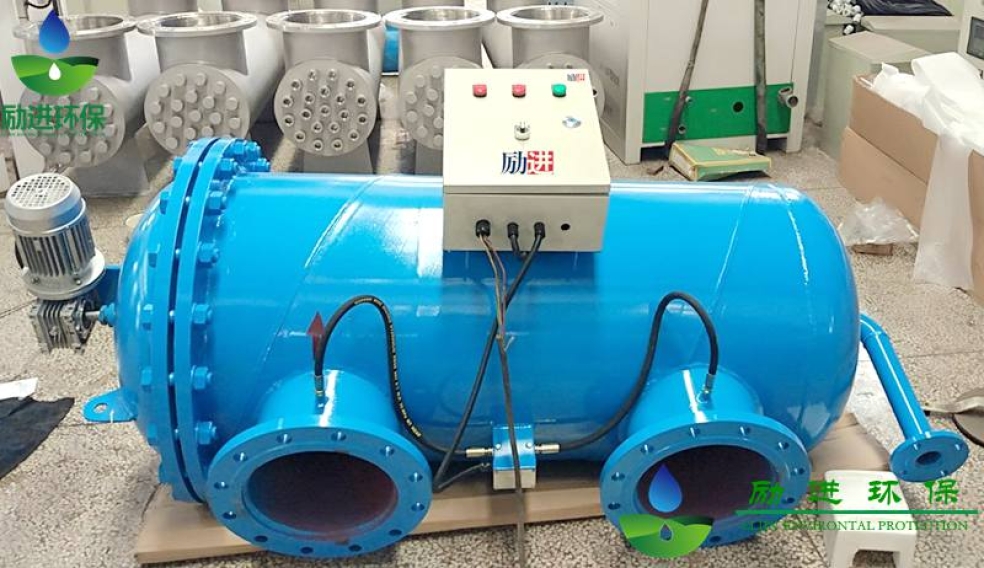

AF900系列全自動自清洗網式過濾器設備案例
