一、機械式流量型軟水器流量控制閥介紹

　機械式流量型軟水器采用美國進口FLECK全自動控制器，軟化水技術為基礎，它是將軟水器的運行及再生的每一個步驟實現全自動控制，并采用時間流量或感應器等方式來啟動再生。由于FLECK系列全自動軟水設備控制系統技術成熟、操作簡便、富來控制器采用了無鉛黃銅閥體符合食品衛生要求，配以聚四氟乙烯(Teflon)涂層，活塞減小了阻力，延長了使用壽命，運行可靠。FLECK系列全自動軟水器可用于工業鍋爐、熱交換器、賓館飯店、食品工業、戲衣印染、醫療衛生等行業，該產品具有自動化程度高、交換容量大、結構緊湊、能耗低、省人工、無需日常保養等特點。

　

FLECK機械流量式控制閥

　　二、軟水系統技術參數

　　進口壓力：0.2 Mpa-0.6 Mpa

　　工作溫度：2 ℃50℃

　　出水硬度：≤0.03mmol/L

　　使用電源：220v /50Hz AC

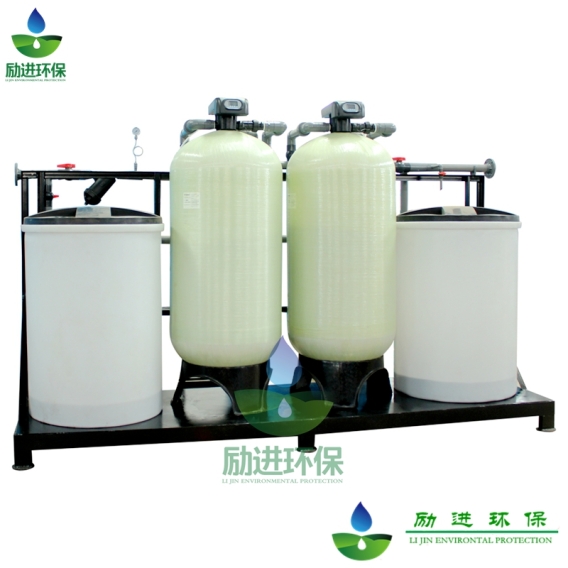

　　布置形式：單罐或雙罐并聯

　　再生方式：順流再生

　　操作程序：自動程序控制

　　使用樹脂：001×7強酸性陽離子交換樹脂

　　設計優良的控制系統，龐大的樹脂罐，保證了最大可達55立方米/小時的額定流量(3150單閥出水量為25立方米/小時)，也特別加裝了硬水止通閥，既保證水量也保證水質。適用于用水量大的集中供熱鍋爐房或熱交換站。

　　三、流量的設定

　　流量控制盤：

　　



　　按樹脂罐內裝填樹脂的交換能力算出周期制水量，減去必要的儲備量后的值就是所設定的流量。向外提出流量盤并轉動，使設定的流量數對準流量盤上的白色圓點，然后松開流量盤，注意讓齒輪嚙合好。

　　注意：最初安裝流量計后應進行如下檢查：

　　1、 轉動手動再生閥，走一遍程序。

　　2、 順時針轉動程序輪或順時針轉動中心輪，使設定的流量數對準小白點。

　　3、 可隨時改變設定的流量。

　　四、軟化水系統工作流程圖

　　



　　硬水從入口進入控制閥，通過下部活塞槽及通道，由頂部進入罐內，然后，向下穿過樹脂層，成為凈化水，經下布水器返回中心管，向上至閥出水口排出。

　　



　　硬水從入口進入控制閥，通過下部活塞槽及活塞環岸，向下經中心管、下布水器進入罐內，再向上經樹脂層、控制閥流道、頂部

　　活塞槽，從排污口排出。反洗的目的是為了松動樹脂床，清洗吸附在表面的雜質等。

　　



　　硬水從入口進入控制閥，經下部活塞槽，流過射流器噴嘴產生負壓，從而從鹽罐吸入鹽水。鹽水向下流經樹脂層，穿過下布水器，沿中心管向上，流回活塞中心孔，并從排污口排出。

　　



　　吸完所有鹽水后，硬水繼續從入口進入控制閥，通過下部活塞槽，流過噴嘴，向下穿過樹脂層，從下布水器進入中心管，向上進入活塞中心孔，最后從排污口流出。

　　



　　硬水從入口進入控制閥，通過下部活塞槽及活塞環岸，向下經中心管、下布水器進入罐內，再向上經樹脂層、控制閥流道、頂部

　　活塞槽，從排污口排出。

　　



　　硬水從入口進入控制閥，部分硬水經下部活塞槽，射流器喉管，吸鹽閥及吸鹽限流墊圈，注入鹽箱。其全硬水經下部活塞槽至罐

　　頂，向下穿過樹脂層，變成凈化水，進入下布水器，沿中心管向上，并從閥體出口排出。

　　五、安裝注意事項

　　



　　鹽罐會自動補充水，因此鹽罐內的鹽量應隨時保持在能滿足下一個再生過程的需要。

　　1、 軟水須安裝在牢固的水平面上，附近應設計有排水管道。

　　2、 鹽罐安放應靠近樹脂罐，為提高吸鹽率，應盡量縮短吸鹽管的長度尺寸。

　　3、 裝填石英砂：裝填前應將中心管放置在樹脂罐的中央(此時不應打開中心管上端的封口膠帶，避免砂石和樹脂進入升降管)，

　　然后放入石英砂，并使砂層在罐低鋪平。

　　4、 裝填樹脂：將處理好的樹脂按照核定的裝填量放入樹脂罐。

　　5、 取下中心管上的膠帶，將中心管上端對正控制閥底部中央的承插口，小心地沿順時針方向轉動控制閥(注意：安裝控制閥的過

　　程中，一定要確保中心管插入閥體)，直至控制閥緊固在罐體上。

　　6、 按照安裝原理圖所示，配接管道和電源。

　　7、 啟動軟水器時，應關閉旁通閥，然后打開出口控制閥，后緩漫開啟進口控制閥(注意：如進口控制閥開啟過快，管道內的水

　　和殘留的空氣會進入軟水器造成樹脂隨水流跑出樹脂罐)。

　　8、 按照說明書介紹的方法設定時間和程序控制器。在最初使用階段需加強水質監測，并根據水質變化調整還原程序，使之處于工作狀態。

　　9、 鹽罐內要有足夠的再生劑，以保證下一周期再生所用的鹽量。

　　10、 上述安裝，調試后進行取樣化驗，水質達到要求就可供水。

　　六、安裝圖例

　　1 單罐系統安裝示意圖

　　



　　2 雙罐系統安裝示意圖
