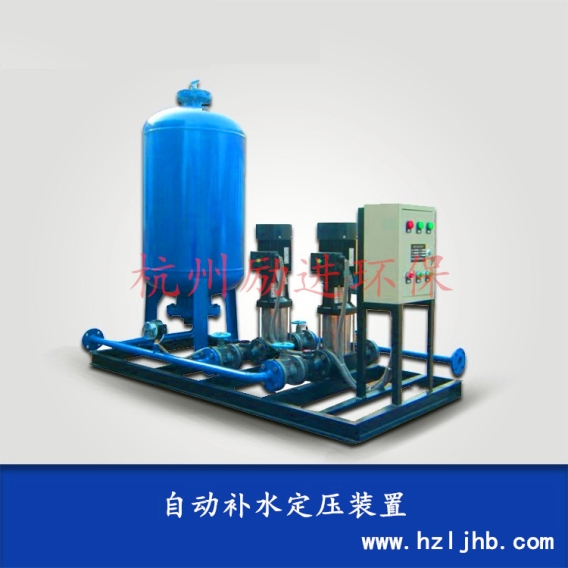

自動補水定壓裝置產品介紹：
杭州勵進LJDY系列自動補水排氣定壓裝置，基本的功能是定壓和補水，控制系統使水泵和電磁閥有機的配合起來，在傳感器的檢測下，實現定壓和自動補水。此外，LJDY系列自動補水排氣定壓裝置具有的排氣能力，其根據物理的原理，通過將系統的壓力水釋放到常壓隔膜罐中，到排氣的功能，解決循環水中的氣體問題。

自動補水定壓裝置功能及原理：
定壓功能：能調節空調水系統由于溫度變化而引起的體積膨脹及收縮。使空調水系統壓力設定點壓力恒定；通過壓力傳感器實時檢測系統壓力，并輸出信號給微處理中心，開啟溢流電磁閥減壓或開啟定壓泵補壓，從而穩定系統壓力，空調系統的穩定的工作；
排氣功能：高壓循環水在排氣過程中進入常壓罐進行減壓，氣水分離，析出氣體經排氣閥排入大氣，能排出系統中的氣體還能排出補水中的氣體；
補水功能：由于排出氣體和系統滴漏等原因所損失的水可以被控制單元實時監控，一旦低于設定值時，既由定壓泵從隔膜罐中自動抽水補充。隔膜罐中水量的多少可通過秤重傳感器來實時監控，使水量在安裝時設定的水量。


定壓作用：當介質被加熱升溫后，由于溫度升高會使體積膨脹整個系統壓力身高，當壓力身高至設定壓力（P0+0.2bar）時，設備中的泄壓電磁閥打開，將系統中由于升溫導致體積膨脹的介質排放到常壓罐內，維持系統壓力恒定。



補水作用：當熱水經過散熱設備散熱后，溫度下降，體積縮小，系統壓力下降，當壓力下降到設定壓力（P0-0.2bar）時，水泵將把貯存在常壓罐內的水貨其他外圍供應水源通過補水泵至系統，維持系統壓力恒定。



真空脫氣作用：可將補入系統中的水或從系統中到處的水進行真空狀態脫氣，排除系統中的溶解氣、游離氣、大氣泡等，從而保護設備及系統安全穩定運行。



軟化作用：系統補水管路上安裝有軟化水裝置（可選件），對于系統外界補水水質進行軟化處理。



自動補水定壓裝置特點：



1貯水罐為常壓罐，較承壓罐殼厚度減薄，可節省鋼材，同時常壓罐體為非承壓設備，安全性優于承壓設備。



2常壓水罐橡膠囊內有效貯水罐殼體總?cè)莘e相等，在相同的調節容積情況下，常壓罐體容積僅為膨脹罐體容積的1/3 -1/2。



3橡膠囊腫不要導入惰性氣體，適用性更廣，省工省料。



4通過噴射脫氣，二次循環脫氣。



5主附罐采用囊式結構，與傳統的隔膜式膨脹罐有很大區別，隔膜式膨脹管是通過膜的上下移動來吸收壓力波動，罐體有一半直接和介質接觸，這種隔膜式膨脹罐在使用一段時間后會銹蝕得厲害，而囊式膨脹罐罐內是一個完整的囊，通過囊的膨脹收縮來平衡壓力波動，介質與碳鋼殼體不直接接觸，因此能使膨脹罐長時間使用也不會生銹。

自動補水定壓裝置單泵控制系統



型號	最高工作壓力（MPa）		設定范圍 （MPa）	功率（KW）	長	寬	高	重量
LJDY1-1-20	1.0		0~0.25	0.55	500	420	700	28
LJDY1-1-40	1.0		0~0.40	0.75	500	420	700	30
LJDY1-1-50	1.0		0~0.50	0.75	500	420	700	38
LJDY1-1-60	1.0		0~0.60	1.1	530	420	750	38
LJDY1-1-70	1.0		0~0.70	1.1	530	420	780	40
LJDY1-1-90	1.0		0~0.90	1.5	530	420	850	48
LJDY1-1-120	1.6		0~1.20	1.5	530	420	900	56
LJDY1-1-140	1.6		0~1.40	2.2	530	420	1000	62
LJDY1-1-190	2.5		0~1.70	3.0	530	420	1100	73
自動補水定壓裝置雙泵控制系統
型號		最高工作壓力（MPa）	設定范圍 （MPa）	功率（KW）	長度	寬度	高度	重量
LJDY1-2-20		1.0	0~0.25	1.1	650	500	700	58
LJDY1-2-40		1.0	0~0.40	1.5	650	500	700	60
LJDY1-2-50		1.0	0~0.50	1.5	650	500	700	75
LJDY1-2-60		1.0	0~0.60	2.2	700	520	750	85
LJDY1-2-70		1.0	0~0.70	2.2	700	520	780	90
LJDY1-2-90		1.0	0~0.90	3.0	700	520	850	102
LJDY1-2-120		1.6	0~1.20	3.0	700	520	900	110
LJDY1-2-140		1.6	0~1.40	4.4	700	520	1000	117
LJDY1-2-190		2.5	0~1.70	6.0	750	550	1100	133
