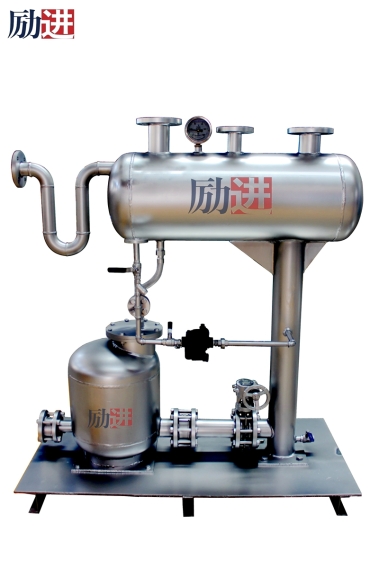

汽動冷凝水回收泵概述

凝結水是經過軟化處理的高溫水， 它包含原蒸汽的20%熱能，將凝結水加以回收利用是節約能源（熱能），節約用水，減少水處理費用和維護保養費用的途徑，凝結水排除能減輕換熱設備的水錘、噪音和過度熱表面腐蝕等現象。氣動凝結水回收（疏水自動加壓）裝置適用于汽-水熱交換設備和使用蒸汽間接加熱工藝流程產生的凝結水的回收。

汽動冷凝水回收泵應用場合

適用于汽-水熱交換設備和使用蒸汽間接加熱工藝流程產生的凝結水的回收。應用于化工、石油、食品、紡織、電力、冶金等行業以及飯店、商場、寫字樓等單位的蒸汽鍋爐、換熱站凝結水回收系統。

汽動冷凝水回收泵主要特點

便于安裝

可進行開式和閉式回收。

帶有磁球翻轉式液位計，工作狀況直觀；

冷凝水可實現多管路同時回收；

凝結水接觸部件均經處理；

蒸汽系統效率(降低蒸汽運行成本)

以蒸汽或壓縮空氣作輸送動力，揚程隨驅動壓力變化而改變；

使用壓力0.3MPa的飽和蒸汽，其耗氣量為5－15kg/h。

汽動冷凝水回收泵尺寸表

產品型號	回收量	外形尺寸
		長	寬	高
DNH-1	1 t/h	1200	600	1800
DNH-2	2 t/h	1200	700	1800
DNH-4	4 t/h	1300	700	1900
DNH-6	6 t/h	1500	800	2100
DNH-8	8 t/h	1600	800	2100
DNH-10	10 t/h	1800	900	2200
DNH-15	15 t/h	2000	1000	2400
設備類型	立式、臥式（可根據用戶安裝空間設計）
驅動介質	壓縮空氣、蒸汽
驅動壓力	0.39 Map
驅動溫度	0-180℃
回收溫度	0-170℃
回收介質	凝結水
排水揚程	40m



汽動冷凝水回收泵選型參數：1、凝結水溫度(℃)、壓力(Map)；  2、回收量(t/h)；  3、輸送揚程；  4、驅動介質(蒸汽、壓縮空氣) ；5、驅動源溫度℃、壓力Map
